MySQL 엔진 아키텍처



💁🏻‍♂️ MySQL의 아키텍처

---

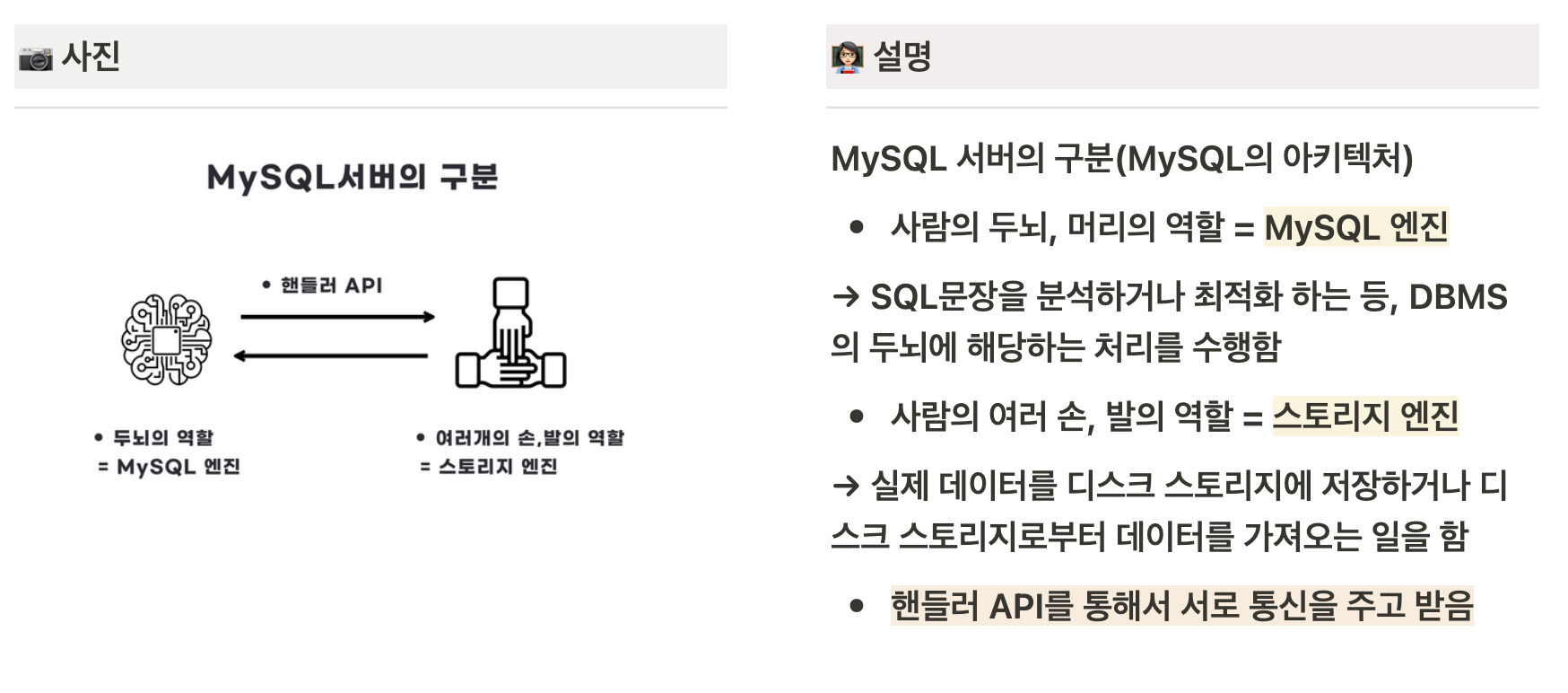

🤔 MySQL의 아키텍처?

• 우리가 사용하는 MySQL은 크게 MySQL 엔진, 스토리지 엔진으로 나누어지며, 핸들러 API를 통해서 서로 통신을 주고 받습니다.

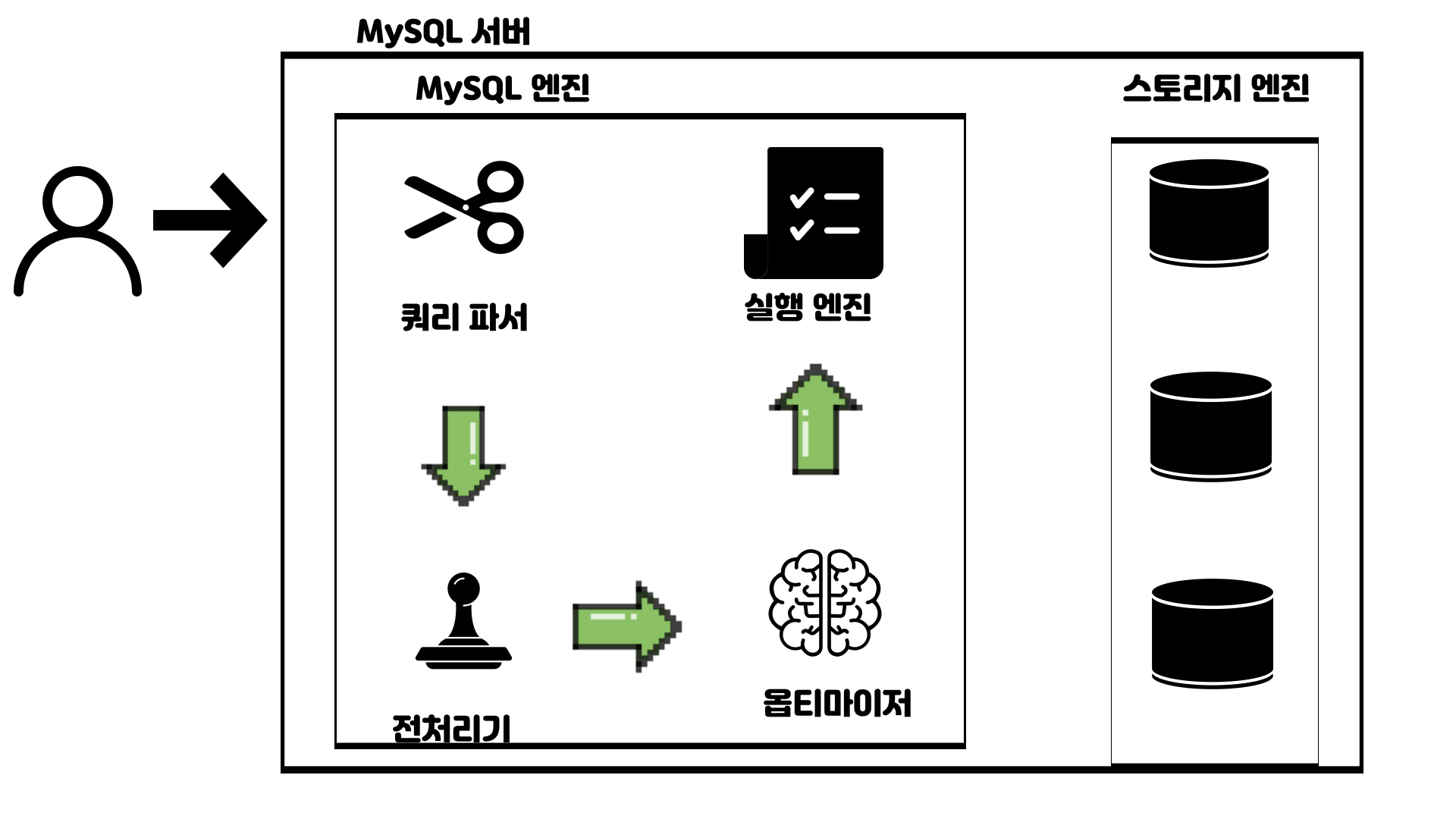

🔎  MySQL의 엔진 살펴보기

---



MySQL 엔진

---



1. 쿼리 파서

• SQL문장을 트리의 형태로 파싱을 하게 됩니다.

→ 해당 트리 안에 들어 있는 각각의 요소들은 MySQL이 인지할 수 있는 토큰이라는 단위로 파싱됩니다.

→ 이때 SQL 구문의 문법적인 오류가 있는지 검사를 하고, 예외가 있다면 사용자에게 예외 메시지를 반환하는 역할도 수행합니다.

2. 전처리기

• 예약어를 제외한 토큰을 검사해서 실제 DB안에 객체가 존재하는지, 접근이 가능한지, 권한 등을 검증하는 역할을 수행합니다.

→ 파서(parser)가 만든 트리를 기반으로 SQL 구문의 유효성 검증을 수행합니다.

→ 각 토큰의 테이블, 컬럼, 프로시저 등이 존재하는지 확인합니다.

→ 객체의 접근 권한을 확인합니다.

3. 옵티마이저

• 파스 트리를 실행 계획으로 바꾸는 역할을 수행합니다.

→ 쿼리를 최적으로 실행하기 위한 실행 계획을 수립합니다.

→ 쿼리를 재작성하고 테이블 스캔 순서를 경정, 사용할 인덱스를 선택합니다.

• 비용 기반 최적화와 규칙 기반 최적화가 있습니다.

비용 기반 최적화 = MySQL에 존재하는 다양한 통계 정보를 활용해서 실행 계획을 수립합니다.

규칙 기반 최적화 = 동일한 SQL이라면, 항상 동일한 실행 계획을 수립합니다.

4. 실행 엔진

• 실행 계획을 토대로 스토리지 엔진과 통신을 해서 데이터를 읽어오는 작업을 수행합니다.



스토리지 엔진

---

• 스토리지 엔진에 대한 설명은 굉장히 많아, 해당 포스팅에서는  현재 사용하거나, 사용했던 스토리지 엔진의 종류를 간단하게 살펴보고, 이후 별도의 포스팅에서 보다 자세하게 다루겠습니다.

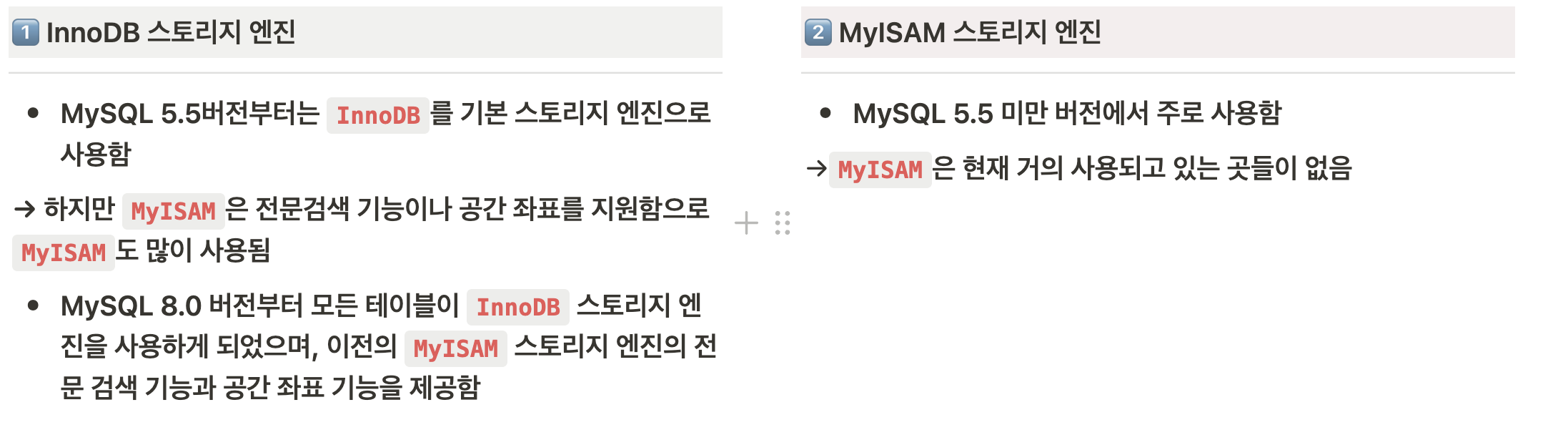

• MySQL의 스토리지 엔진은 여러 스토리지 엔진이 있으며 크게 InnoDB, MyISAM 스토리지 엔진을 주로 사용합니다.

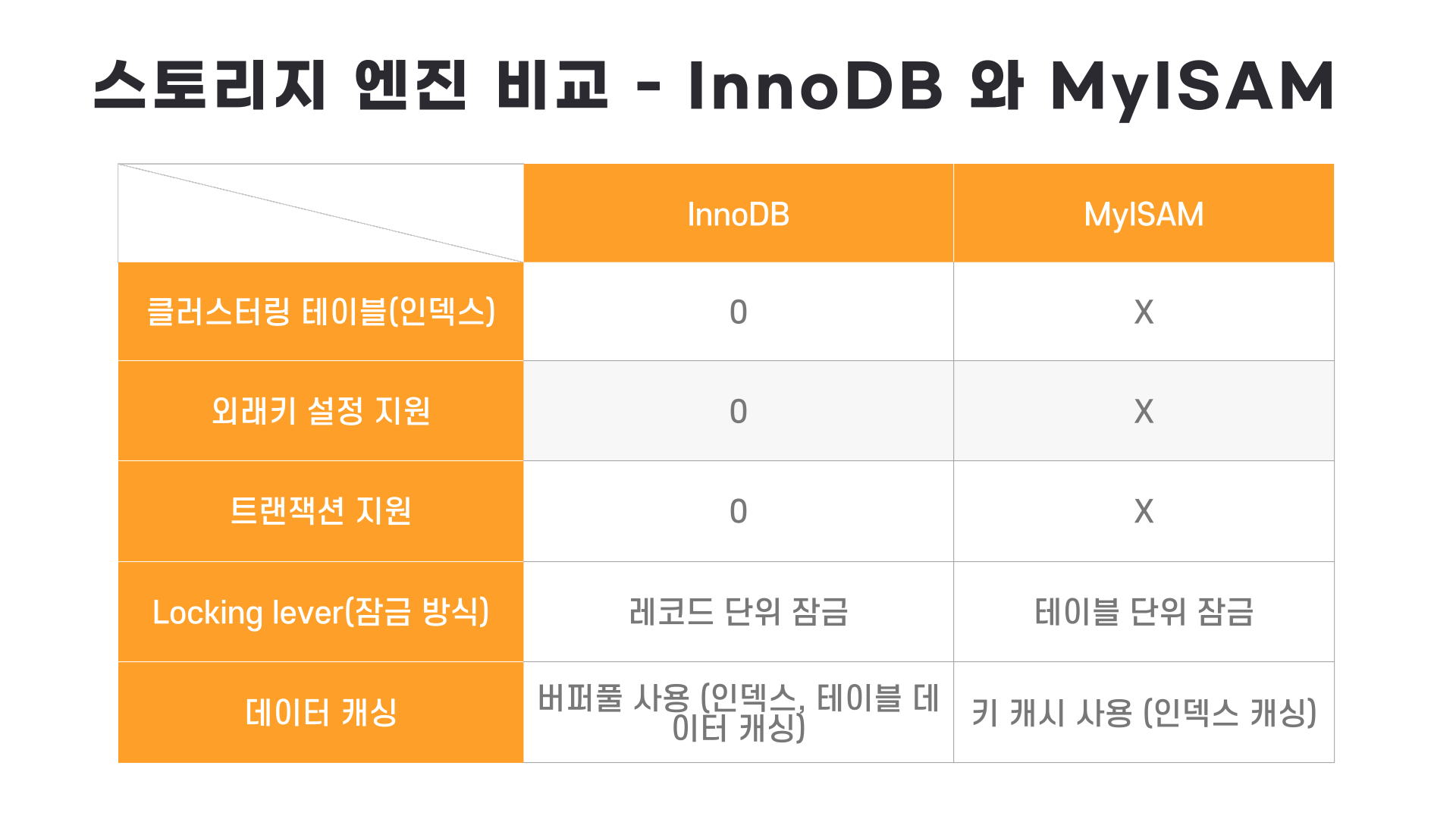

• InnoDB와 MyISAM의 주요 차이점은 다음의 표와 같습니다.



📒 Reference

---

Real MySQL 8.0 1권





우테코 - MySQL 아키텍처 설명(https://www.youtube.com/watch?v=8PRkLItDwXQ&t=384s)
